Keine Angst vor Fachkräftemangel im Schaltschrankbau: Mit der EPLAN Software und perfekt abgestimmten Fertigungsmaschinen von Rittal sparen Sie effektiv Arbeitszeit und Ressourcen. Setzen Sie qualifiziertes Personal gezielter ein, während auch Kolleginnen und Kollegen mit weniger Erfahrung Schaltschränke schnell fertigen können.

Wo soll die Reise für Ihren Schaltschrankbau hingehen?

Let’s take the journey together!

Fachkräftemangel im Schaltschrankbau: volle Auftragsbücher, lange Gesichter?

Die Auftragsbücher sind voll, trotzdem bleiben einige Arbeitsplätze leer: Gerade im Schaltschrankbau ist es oft nicht leicht, qualifiziertes Personal zu finden. Langjährige Mitarbeiter haben im Tagesgeschäft mit der Schaltschrankmontage alle Hände voll zu tun. Gerne würde die Firma noch weitere Aufträge annehmen. Aber zwischen dem Abmessen von Bohrlöchern, dem Crimpen von Drähten und der Verdrahtung nach Schaltplan bleibt einfach keine Zeit für weitere Projekte. Gleichzeitig steigt der Druck durch die Kunden: Sowohl Serien- als auch Sonderanfertigungen in Losgröße 1 sollen in kürzester Zeit geliefert werden. Lässt sich der Schwung aus der Elektrokonstruktion auch für die Schaltschrankproduktion nutzen?

3D-Modelle, Assistenzsysteme und Produktionsmaschinen beschleunigen die Fertigung und reduzieren die Arbeitszeit

Plant Ihre Elektrokonstruktion Schaltschrankaufbauten in 3D? Dann können die Daten aus dem Ingenieurbüro nahtlos als technische Vorgaben für Fertigungsmaschinen dienen. Damit können z. B. Montageplatten vollautomatisch gebohrt oder im 3D geroutete Drähte, zugeschnitten und gecrimpt werden. Aber auch bei der manuellen Produktion helfen 3D-Modelle, Assistenzsysteme und Fertigungsgeräte.

Hilfestellungen, welche die manuelle Schaltschrankfertigung erleichtern

  • Fertigungszeichnungen und Schnittlisten für Kabelkanäle ableiten
  • 3D-Routing für die Bestimmung von Drahtlängen
  • Geräte wie Komponentenetikettierer oder Crimp-Automaten nutzen
  • Assistenzsysteme für Verdrahtung und Bestückung verwenden

⇒ 3D-Modell liefert Listen und Anleitungen für die Fertigung

Automatisierte Schaltschrankproduktion

  • Software für Auftragsabwicklung und Fertigungsmanagement nutzen
  • Nahtlose Datenübertragung zu den Fertigungsmaschinen
  • Maschinen für automatisierte Gehäusemodifikation einsetzen
  • Drähte automatisiert zuschneiden, crimpen und bündeln

⇒ 3D-Modell ist Datenbasis für den Einsatz automatisierter Fertigungssysteme

Studie Schaltschrankbau 4.0

Verdrahtung benötigt 49 % der Fertigungszeit

  • 320 Seiten umfasst ein Stromlaufplan im Durchschnitt
  • Die Verdrahtungszeit auf dieser Basis beträgt im Schnitt 54 Stunden
  • Das entspricht 49 Prozent der gesamten Fertigungszeit
  • 16,74 Stunden werden allein für das Lesen der Dokumente aufgewendet

Dies sind Erkenntnisse der Studie „Schaltschrankbau 4.0“, die das ISW der Universität Stuttgart erstellt hat. Die komplette Publikation können Sie bei EPLAN kostenlos anfordern.

Optimierung Schaltschrankbauprozess

10 Wege zur Optimierung Ihres Schaltschrankbaus

Weniger Fehler, eine flexiblere Produktion, kürzere Vorlaufzeiten und niedrigere Kosten. Was ist nötig, um all das zu erreichen? Natürlich ist jede Werkstatt unterschiedlich. Es gibt keine Blaupause für den perfekten Produktionsprozess, und alles hängt von den Kunden, den Produkten, der Arbeitsweise und der Strategie Ihres Unternehmens ab. Es gibt jedoch einige praktische Dinge, die jeder Werkstattleiter beim Schaltschrankbau beachten kann.

Jetzt unsere kostenlosen Tipps downloaden!

LCA Group

Mensch trifft auf Maschine: Enorme Zeitersparnis durch automatisierte Schaltschrankfertigung

Bei der LCA Group aus Großbritannien ist die eingesetzte EPLAN Software direkt mit den Fertigungssystemen von Rittal verbunden. Dazu gehört das 3D-Laserbearbeitungssystem Rittal Perforex für die Fertigung von Schaltschränken aus Stahlblech.

Das automatisiert Prozesse, die zuvor von Hand ausgeführt wurden. Im Video sehen Sie, wie das Unternehmen so eine Menge Zeit spart.

LCA Group: Enorme Zeitersparnis durch automatisierte Schaltschrankfertigung
LCA Group

Mensch trifft auf Maschine: Enorme Zeitersparnis durch automatisierte Schaltschrankfertigung

Bei der LCA Group aus Großbritannien ist die eingesetzte EPLAN Software direkt mit den Fertigungssystemen von Rittal verbunden. Dazu gehört das 3D-Laserbearbeitungssystem Rittal Perforex für die Fertigung von Schaltschränken aus Stahlblech.

Das automatisiert Prozesse, die zuvor von Hand ausgeführt wurden. Im Video sehen Sie, wie das Unternehmen so eine Menge Zeit spart.

Siemens WKC

Schaltschrankplanung und -fertigung: Der digitale Zwilling im Zentrum

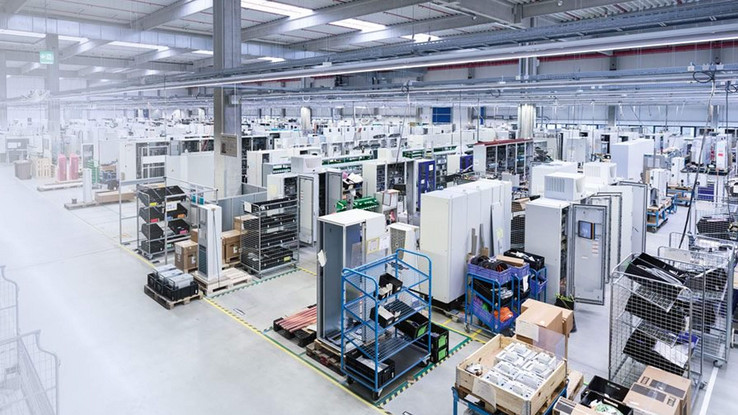

Man braucht keine Glaskugel, um einen Blick in den Steuerungs- und Schaltanlagenbau der (nahen) Zukunft zu werfen. Es gibt eine feste Adresse: In Chemnitz befindet sich das „Werk für Kombinationstechnik“ (WKC) der Siemens AG. Das WKC verbaut pro Jahr rund 21.000 Schaltschränke und ca. 29.000 Kleingehäuse – überwiegend in Losgröße eins – und gehört damit zu Europas Marktführern. Von der Aufbereitung der Kundendaten bis zur Auslieferung der Schaltschränke ist das Werk weitestgehend „durchdigitalisiert“. Hans-Peter Kasparick und Mirko Löffler, verantwortlich für die Digitalstrategie und das Manufacturing Engineering, geben Einblick in die Prozesse und Zusammenarbeit mit Rittal und EPLAN.

Siemens WKC: Der digitale Zwilling im Zentrum
Siemens WKC

Schaltschrankplanung und -fertigung: Der digitale Zwilling im Zentrum

Man braucht keine Glaskugel, um einen Blick in den Steuerungs- und Schaltanlagenbau der (nahen) Zukunft zu werfen. Es gibt eine feste Adresse: In Chemnitz befindet sich das „Werk für Kombinationstechnik“ (WKC) der Siemens AG. Das WKC verbaut pro Jahr rund 21.000 Schaltschränke und ca. 29.000 Kleingehäuse – überwiegend in Losgröße eins – und gehört damit zu Europas Marktführern. Von der Aufbereitung der Kundendaten bis zur Auslieferung der Schaltschränke ist das Werk weitestgehend „durchdigitalisiert“. Hans-Peter Kasparick und Mirko Löffler, verantwortlich für die Digitalstrategie und das Manufacturing Engineering, geben Einblick in die Prozesse und Zusammenarbeit mit Rittal und EPLAN.

Mit Rittal und EPLAN Ihren Schwung aus der Elektrokonstruktion für den Schaltschrankbau nutzen

Alles aus einer Hand: Rittal und EPLAN versorgen Sie mit Software, Services, Werkzeugen und Fertigungsanlagen für Ihre gesamte Wertschöpfungskette im Schaltschrankbau. Die verschiedenen Lösungen der beiden Schwesterunternehmen sind perfekt aufeinander abgestimmt. So können Sie Daten aus Ihrer Elektrokonstruktion mit EPLAN nahtlos für den Betrieb von Rittal-Fertigungsanlagen für den automatisierten Schaltschrankbau nutzen.

Rittal Perforex

Automatisierte Gehäusemodifikation

Einfach die Montageplatte platzieren, schon setzt die Fertigungsanlage automatisch Bohrungen und Gewindefräsungen um, ebenso wie Aussparungen im Gehäuse. Die dafür benötigten Daten werden aus dem mit EPLAN Software erstellten 3D-Modell des Schaltschrankes abgeleitet.

Rittal Wire Terminal

Drähte für die Verdrahtung vorbereiten

Drähte zuschneiden, beschriften, crimpen, bündeln: All das läuft mit dem Rittal Wire Terminal automatisch ab. Basierend auf dem virtuellen Prototyp des Schaltschrankes kann die Vorbereitung der Drähte auch parallel zur Gehäusemodifikation starten.

EPLAN Smart Mounting and Smart Wiring

Durch die Montage führen

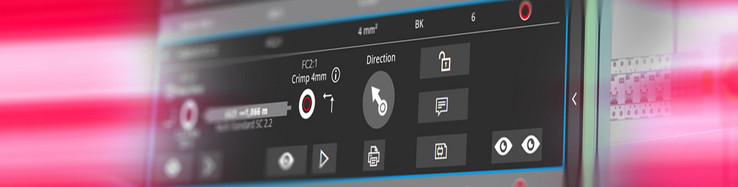

Per Tablet oder Monitor führt die Software Monteure Schritt für Schritt durch die manuelle Verdrahtung und Bestückung von Schaltschränken. Dabei können auch mehrere Mitarbeiter z. B. im Schichtbetrieb einer Serienfertigung oder sogar am selben Schaltschrank arbeiten. Innerhalb der Software wird der aktuelle Bearbeitungsstand zur Bestückung und Verdrahtung klar verständlich angezeigt.

Rittal ePOCKET

Virtuelle Schaltschranktasche

Schluss mit hunderten Seiten veralteter Papierdokumentation im laufenden Betrieb von Maschinen- und Anlagen: Mit Rittal ePOCKET können Sie jederzeit aktuelle Maschinen- und Anlagendokumentationen teilen und per QR-Code direkt auf ausgewählte Rittal-Schaltschränke zugreifen. Das erleichtert die Wartung und Instandhaltung.

Wertschöpfungskette

Steuerungs- und Schaltanlagenbau 4.0 mit Rittal und EPLAN

Rittal und EPLAN sind Ihre starken Partner für Ihre gesamte Wertschöpfungskette im Steuerungs- und Schaltanlagenbau. Profitieren Sie von perfekt aufeinander abgestimmten Lösungen aus einer Hand: von der Erstellung von Schaltplänen und 3D-Modellen über die reibungslose Materialbeschaffung und Schaltschrankfertigung bis hin zur Wartung- und Instandhaltung im laufenden Anlagenbetrieb.

Wertschöpfungskette: Steuerungs- und Schaltanlagenbau 4.0 mit Rittal und EPLAN
Wertschöpfungskette

Steuerungs- und Schaltanlagenbau 4.0 mit Rittal und EPLAN

Rittal und EPLAN sind Ihre starken Partner für Ihre gesamte Wertschöpfungskette im Steuerungs- und Schaltanlagenbau. Profitieren Sie von perfekt aufeinander abgestimmten Lösungen aus einer Hand: von der Erstellung von Schaltplänen und 3D-Modellen über die reibungslose Materialbeschaffung und Schaltschrankfertigung bis hin zur Wartung- und Instandhaltung im laufenden Anlagenbetrieb.

Webcast Reihe

Unsere Experten nehmen Sie mit auf eine Reise durch den Schaltschrank- und Maschinenbau

In unserer Webcast-Reihe diskutieren wir mit unseren Experten, wie Sie mit EPLAN das volle Potenzial aus Ihrer Elektrokonstruktion herausholen können. Erhalten Sie wertvolle Tipps für Ihre Arbeitspraxis.

Maschinenbau automatisieren

Sie haben auch Herausforderungen im Engineering und der Fertigung von Maschinen?

Entdecken Sie auch im Maschinenbau Ihre Möglichkeiten mit EPLAN. Lernen Sie mehr über automatisiertes Engineering und Maschinenverkabelung.

Sie möchten mehr über Software und Services von EPLAN erfahren? Wir beraten Sie gerne!
